Montaje rápido de andamios- Método de plataforma- Jumply Andamio

Hoy nos gustaría presentar un método de montaje rápido de andamios: el método de plataforma, llevado a cabo por el equipo de ingeniería de andamios #jumply.

Tipo de andamio: Andamio con sistema Ringlock / Octagonlock (multidireccional)

Tipo de proyecto adecuado: Construcciones de forma regular (por ejemplo, cuboide, sin ningún bloque en el interior)

Beneficios: Ahorro de tiempo Ahorro de mano de obra con una gran eficiencia

Primero echemos un vistazo a nuestro video de ejemplo de proyecto (Proyecto de taller de Wuxi Hailian):

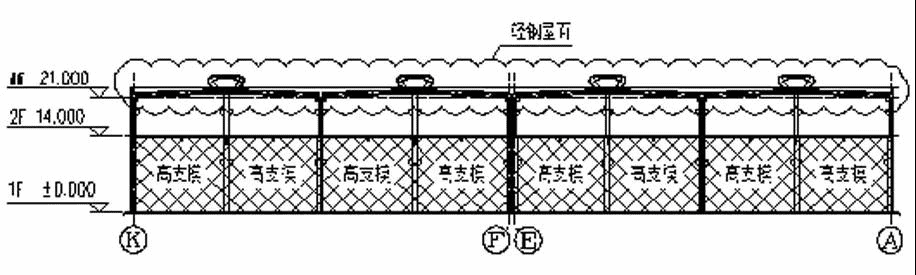

El Proyecto Wuxi Hailian tiene totalmente 2 pisos sobre el suelo, con un área total de construcción de 36016 m2 y una altura estructural de 22,8 metros.

Después del cálculo,

-La altura máxima de apoyo del encofrado del proyecto es de 14 metros,

-La sección máxima de la viga es de 0,4 * 1,5 my el valor máximo de diseño de carga lineal es de 21,29 kN / m.

¿Cómo ensamblar en este método de plataforma?

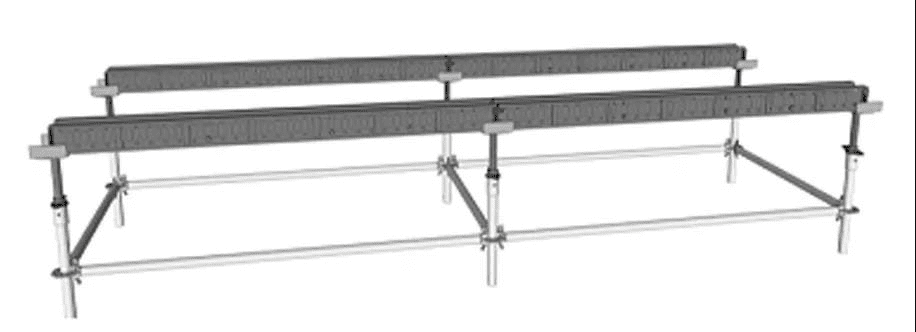

1er paso:

Instale un marco de soporte de casa completo desde el suelo, y todos los estándares se apoyan directamente en la parte inferior de la viga. (Gatos de cabeza + vigas C de andamio rápido)

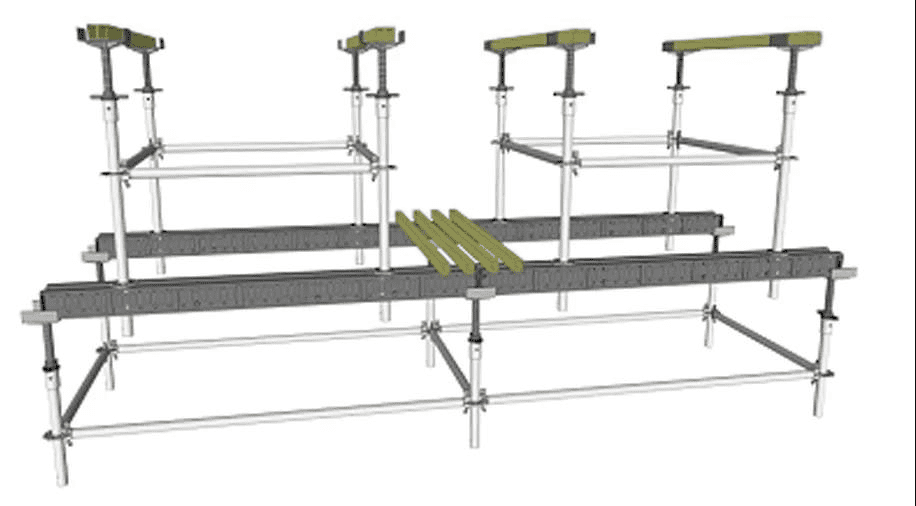

2do paso:

Coloque la plantilla inferior de la viga y coloque el soporte inferior de la losa. (Erigido sobre las vigas C)

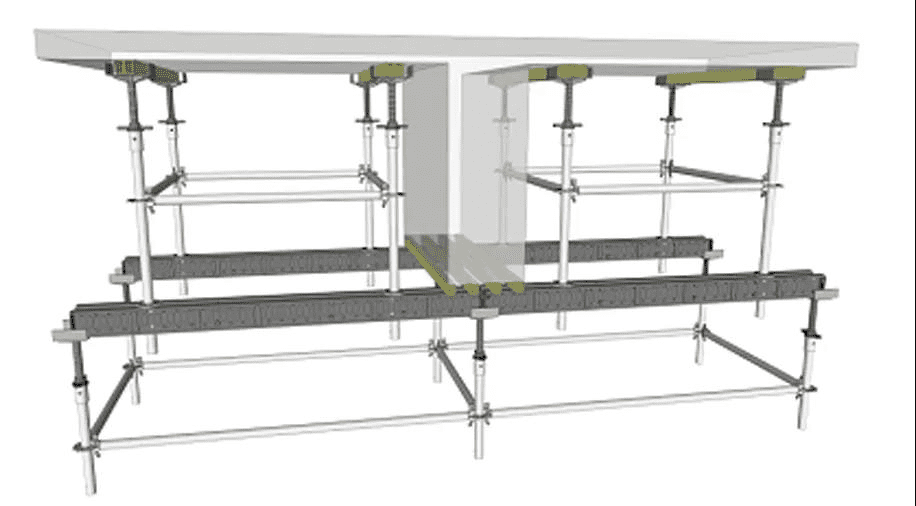

3er paso:

Complete el sistema de encofrado y vierta el hormigón.

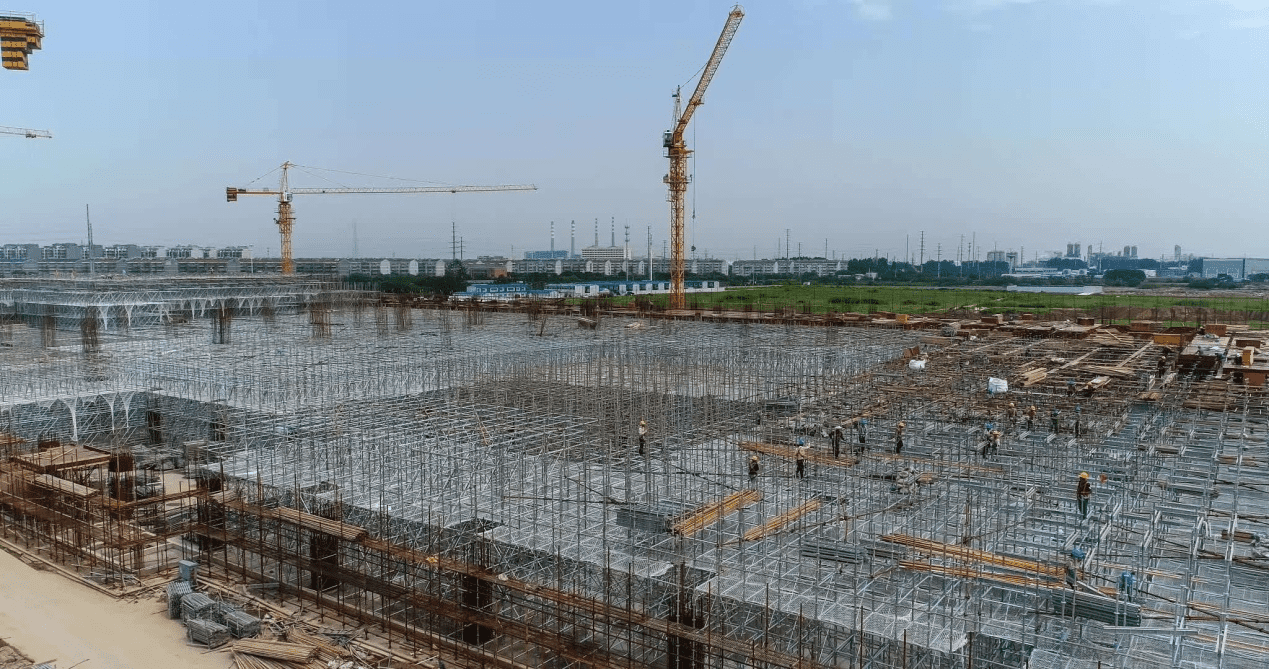

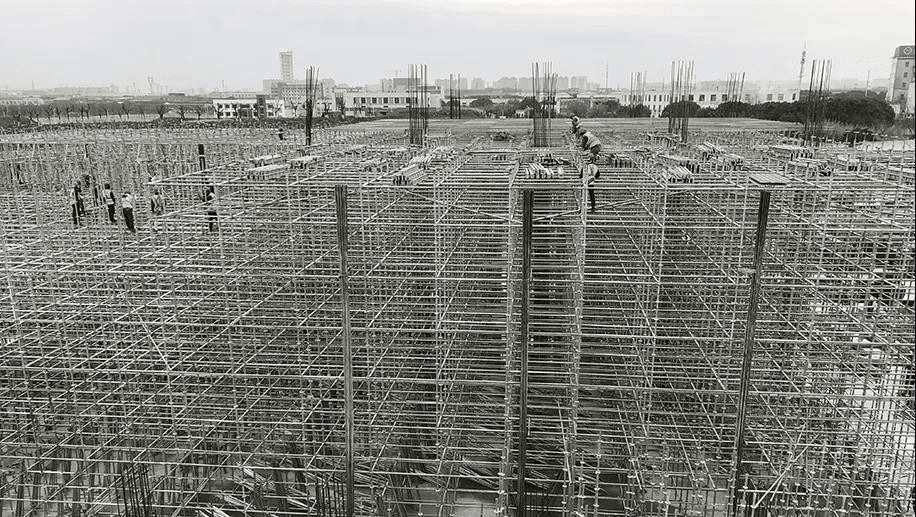

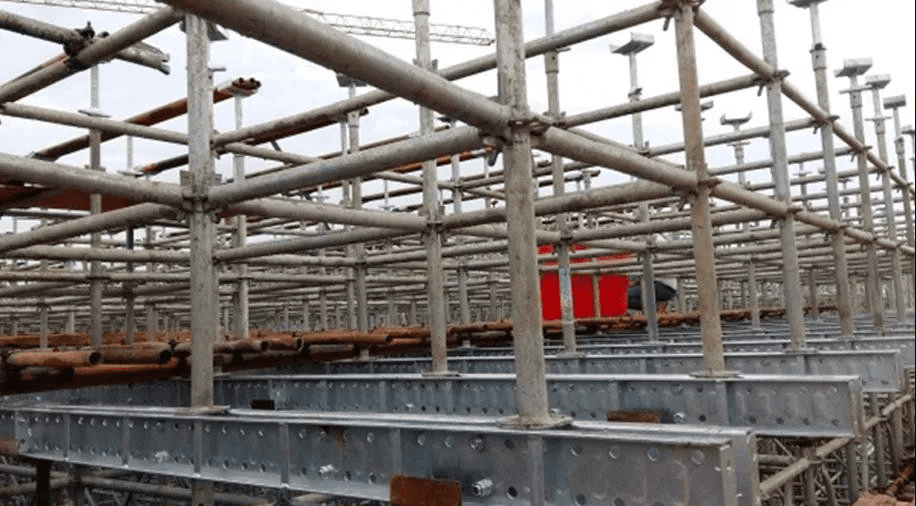

Fotos reales del sitio:
